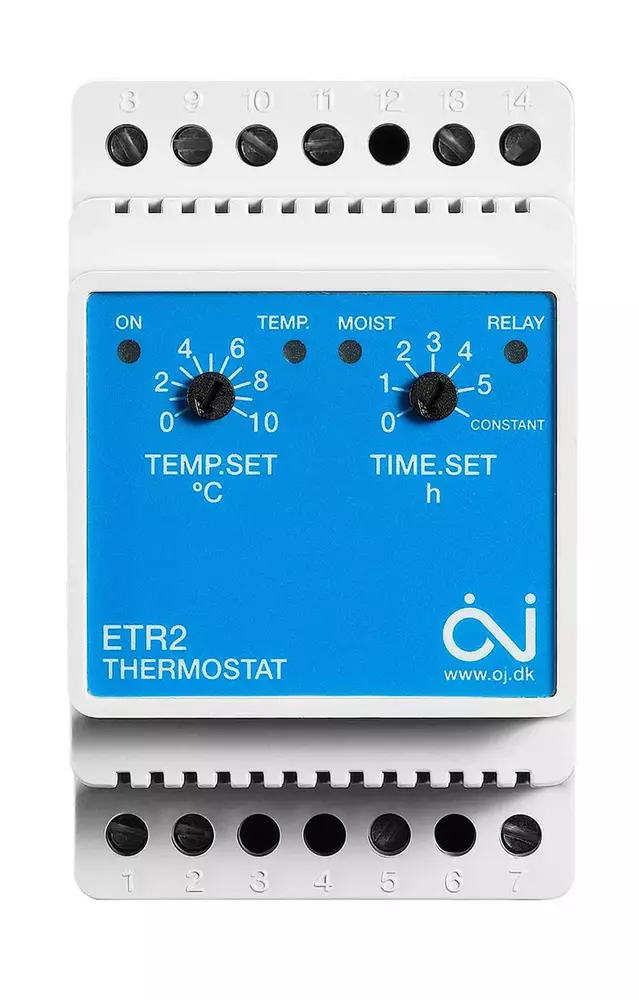

ETR2 jednostrefowy regulator wilgotności i temperatury do rynien i podjazdów

ETR2 jednostrefowy regulator topienia śniegu do rynien i podjazdów

Zastosowanie:

Termostat ETR2 jest dwustanowym regulatorem elektronicznym do sterowania elektrycznymi systemami przeciwoblodzeniowymi dachów, rynien, wpustów dachowych podjazdów, schodów itp.

Zalety:

• zwarta obudowa modułowa do montażu na szynę DIN
• zestyk o zdolności łączeniowej 16 A / 230V
• regulowana zwłoka czasowa – opóźnienie wyłączenia grzania
• możliwość sterowania systemami przeciwoblodzeniowymi rynien lub podjazdów
• diodowa sygnalizacja stanu pracy oraz błędów

Opis/Charakterystyka:

Termostat wyposażony jest w 2 pokrętła jedno do nastawy temperatury pracy oraz drugie do nastawy zwłoki czasowej.
Wbudowany przekaźnik z 1-polowym zestykiem bezpotencjałowym o obciążalności 16A/230V AC umożliwia bezpośrednie sterowanie 1-fazowymi obwodami grzejnymi o mocy do 3600 W (obciążenie rezystancyjne).

Obudowa modułowa termostatu przystosowana jest do montażu na szynie DIN.
Termostat współpracuje z 2 wariantami układu czujników:

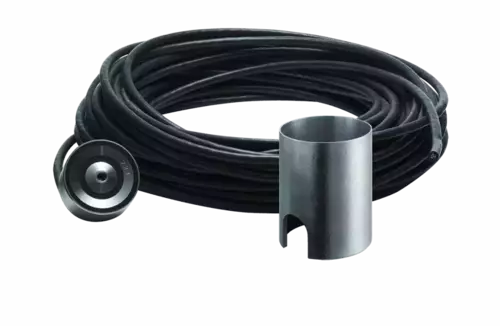

• Zespolony czujnik wilgotności i temperatury ETOG-55 stosowany jest w systemach przeciwoblodzeniowych podjazdów.
• Odrębne czujniki wilgotności ETOR-55 oraz temperatury ETF-744 stosowane są w systemach przeciwoblodzeniowych rynien.

Działanie:

Termostat rozpoczyna pomiar wilgotności przy spadku temperatury poniżej nastawionej na pokrętle.
Zmiana temperatury czujnika podłączonego do wejścia pomiarowego termostatu powoduje zmianę jego rezystancji.
Jeżeli temperatura czujnika spadnie poniżej wartości ustawionej nastąpi zapalenie się diody ,,Temp’’ na panelu.
Jeśli w tym samym czasie na czujniku wilgotności pojawi się wilgoć lub oblodzenie to na panelu regulatora zapali się dioda ,,Moist” i nastąpi zadziałanie przekaźnika wyjściowego regulatora potwierdzone zapaleniem się diody ,,Relay”.

W przypadku zaniku sygnału z choćby jednego czujnika nastąpi zasygnalizowanie tego faktu poprzez zgaśnięcie odpowiedniej diody natomiast przekaźnik urządzenia zostanie wyłączony ze zwłoką czasową, której wartość ustawiamy pokrętłem ,,TIME SET” na panelu regulatora.
W przypadku wystąpienia błędu w pracy układu termostat wyłącza przekaźnik wyjściowy i sygnalizuje błąd miganiem odpowiedniej diody.
