NVPF Uniwersalny czujnik taśmowy, bawełniany do współpracy z sygnalizatorami NVP
Zastosowanie:
Taśmowy czujnik wycieku/nadmiernej wilgotności wykonany z taśmy o szerokości 20 mm z wplecionymi dwoma przewodami; napięcie czujnika maksymalnie 8V DC.
Alarm obecności wody bądź nadmiernej wilgotności na szynę DIN do sygnalizacji wycieku: regulowana czułość 2-20mS, 500-50 kΩ, wbudowany przekaźnik 10A NVP to kontrola instalacji wodnych oraz ochrona wyposażenia np. urządzeń elektronicznych.
Do NVP stosowany jest taśmowy czujnik dostępny na metry. Taśma instalowana jest w podłodze lub na rurach. Wystarczy kilka kropel wody na tasiemce, aby aktywować alarm.
NVP może być stosowany do sterowania zaworem w systemie chłodzenia sufitowego w celu zabezpieczenia rur przed kondensacją pary wodnej.

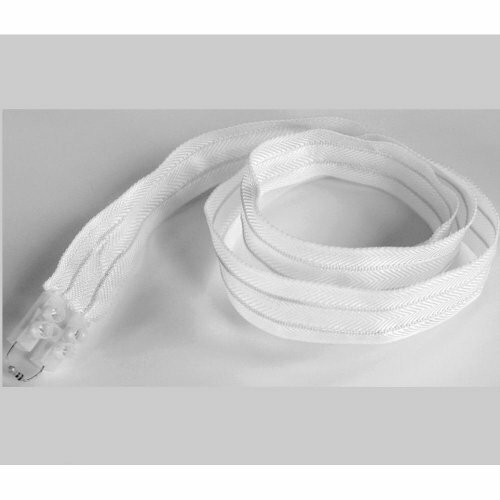

Czujnik taśmowy NVPF wykonany jest z taśmy bawełnianej o szerokości 20mm i posiada wplecione dwa druty. Obwód taśmy musi być zamknięty opornikiem 680kΩ.
Czujnik jest podłączany do sygnalizatora NVP i w razie wilgoci czujnika, przewodność wzrasta (rezystancja maleje) i zgodnie z dostrojeniem czułości wbudowany przekaźnik przechodzi w stan alarmu (w tym samym momencie w typie NVP-16 jest załączony alarm dźwiękowy).
Czujnik wzbudzi alarm w razie wilgoci/wycieku wody i dlatego nie powinien być montowany w miejscach, gdzie występowanie wilgoci jest zjawiskiem naturalnym.
W razie długotrwałego wpływu wilgoci czujnik może korodować, i wtedy może wzrosnąć korozja galwaniczna.
Czujnik powinien być tak zamontowany, aby nie istniała możliwość jego przemieszczania. Czujnik nie może być uziemiany.
Klej NVPLjest specjalnym klejem o gąbczastej strukturze łatwo przepuszczającej wodę. Normalne zużycie kleju wynosi ok. 300ml na 25m czujnika.
Przykład zastosowania W instalacji wody chłodzącej w systemie chłodzenia sufitowego czujnik wilgoci NVFP poprzez sygnalizator steruje zamknięciem zaworu, jeśli pojawi się niebezpieczeństwo kondensacji pary wodnej na chłodnych rurach.
Działanie:
NVP mierzy przewodność elektryczną obwodu czujnika. Jeżeli przewodność czujnika jest większa niż wartość nastawy na pokrętle regulatora NVP (czujnik jest wilgotny) wbudowany przekaźnik przejdzie w stan alarmu i czerwona dioda się zaświeci. Również, jeżeli będzie zwarcie bądź rozwarcie obwodu czujnika przekaźnik przejdzie w stan alarmu. Ponadto zielona dioda świeci się, jeżeli napięcie zasilania jest podłączone. Stanem alarmu jest nieaktywny przekaźnik (zwarte styki 5 i 7 jak na rys) i świecąca dioda. Dzięki temu możliwa jest również sygnalizacja zaniku napięcia. Schematy i przykłady zastosowania znajdziesz w karcie katalogowej PDF.
